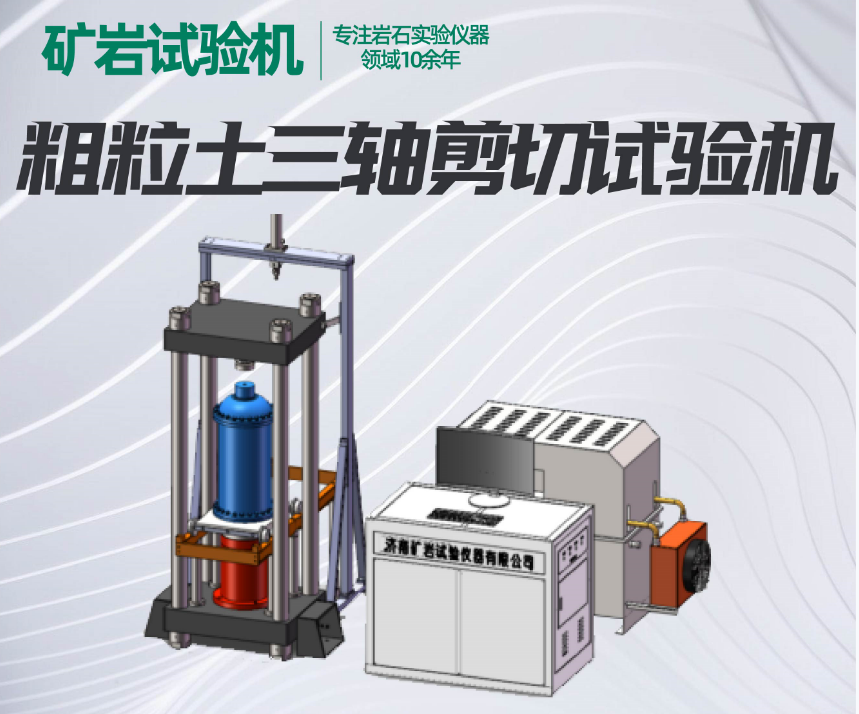

一、简介：

适用于测定轴向应力荷载600kN或1200KN，围压≤3.0MPa的粗粒土抗剪强度及其变形特性。本设备能进行轴向应力、应变、周围压力、孔隙压力、试样体积变化、饱和进水量和固结排水量等参数测试。采用伺服液压方式完成轴向应力加载。对试样的围压力及反压力采用比例阀和水稳定施加，系统液压伺服机构集成在独立控制柜内。

二、主要功能及特点：

1、该设备是采用 计算机控制，伺服比例加压系统接受指令进行液压控制，更便于操作；

2、本机为全自动控制轴压和围压等，可测量轴向应力、应变、周围压力、孔隙压力、试样体积变化和固结排水量等参数；

3、设备配有水头压力、真空抽气、反压力等三种不同的方式，对试样进行饱和。

三、主要技术指标：

1、试样尺寸：Φ300×600mm

2、最大轴向荷载：600KN（示值精度：优于一级）

3、轴向力分辨率：0.1KN

4、稳压误差：±1%F.S

5、最大周围压力：3.0MPa（（示值精度：优于一级）

6、孔隙压力：-0.1～3.0MPa

7、反压力：0～1.0MPa

8、压力分辨率：0.001MPa

9、最大轴向行程：300mm

10、位移传感器：量程0～500mm（脉冲式信号，精准度高）

11、位移分辨率：0.001mm

12、位移控制精度：±0.5% F.S

13、移动提升装置：电动升降式移动架。

14、体变管容积：8000ml

15、体变分辨率：0.2ml

16、应变式轴向剪切速度：0.5-3.0mm/min

17、系统使用油液：用N46号抗磨液压油

18、使用电源：AC380V和AC220V，50HZ，3KW

19、安装占地面积（约）：30m²

20、安装高度：4.5m（含压力室吊装装置）

21、是否用水：是

22、 控制方式：加载伺服控制同时具备卸载伺服控制并且具备反复加载、卸载控制循环编程功能。

23、三轴试验为粗粒土试验的综合性很强的试验平台，为以后升级或增加参数功能方便，要求主机与软件采集系统为同一厂家生产，并且三轴软件具备自主知识产权证明，软件著作权证书编号： 软著登字第4019370号。

24、全部试验数据由微机数据采集系统进行自动采集和存储。

25、设备采用微机自动控制，各种实验参数可由计算机进行控制、存储、测量、显示、处理和打印图标，可精确绘制岩石全过程曲线，轴向加载系统、围压加载系统、测量控制系统精度和自动化程度高。

26、      加载方式：电动液压，电脑全自动伺服控制加载。

控制方式：电脑全自动伺服控制加载
