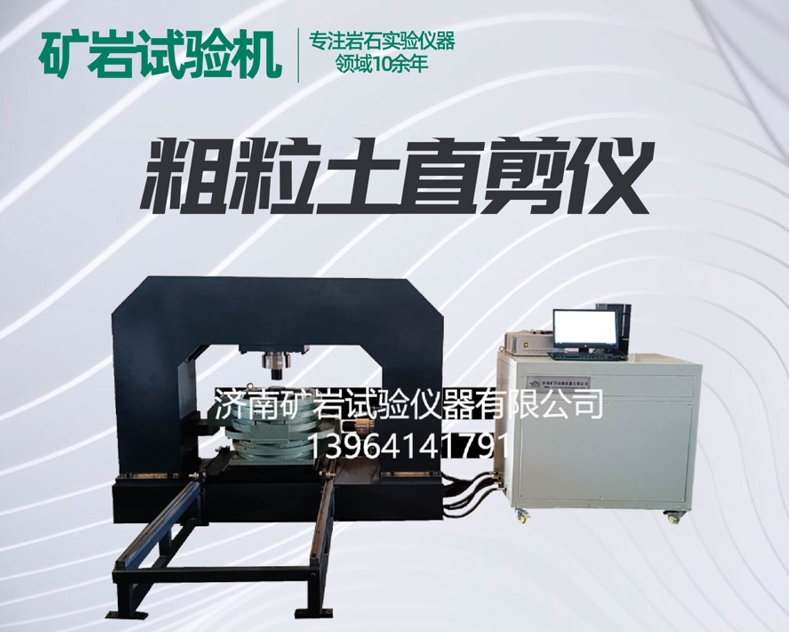

一、概述：符合GB/T50123-2019《土工试验方法标准》，采用应力控制的平推法，适用于小于60mm颗粒的直剪摩擦特性和界面摩擦特性测试。完成的项目有应力控制式压缩试验和蠕变试验、应变控制式直剪摩擦试验、应力控制式直剪蠕变试验、水化饱和剪切试验、粗粒土的剪切试验。仪器由框架式加载主机、液压泵站系统、微机控制系统三大部分组成。加载主机由底座、支撑柱、横梁、垂直加载液压缸、水平加载液压缸、剪切盒、滚珠排、导轨等组成。

二、主要功能特点：

1、可做各种粗粒岩土及垃圾土剪切试验

2、配套标准剪切盒，可测定完整的剪切面;

3、配套剪切缝隙水箱，可实现饱和剪切，液面最大达到高度高于下剪切盒顶面125px，含饱和水槽。

三、主要参数:

a)   整体反力架结构;

b)   垂直载荷：0-700KN

c)   剪切载荷：0-700KN

d)   最大垂直行程：200mm

e)   最大水平行程：150mm

f)   试样尺寸:φ504.8mm*400mm;

g)   高精度轮传感器，精度0.01KN

h)   控制：恒应变控制和恒应力控制

i)   控制软件，实时显示水平和垂直位移量，水平剪切力以及垂直荷重;自带数据采集，标准串口输出，可多台连接并由计算机控制:可以控制水平剪切速度和垂直加载力。软件具有以下功能模块:

① 据采集模块;②标准固结模块;③标准剪切模块;④往复剪切试验模块;⑤快剪。

    j) 变形传感器量程：0-100mm，分辨率：0.001mm;
