一、功能特点：

岩石三轴仪主要由高刚度主机、特殊压力盒、吊装装置、伺服液压源、进口伺服阀、测控系统、计算机系统等部分组成。

1. 高刚度主机主机为四柱式高刚度结构。工作油缸放置在框架的上横梁中部，两侧配置轨道，方便特殊压力盒和其他两路加载系统的调换、安装和拆卸。当做直剪试验时框架上横梁中部安装球面压板，可自动调心，使压板与压缩杆端部紧密接触。

2. 特殊压力盒采用特殊工艺制作。采用高强度合金结构钢制成，各压盘及传压活塞杆采用轴承钢经过热处理及精密加工而成。达到能够耐高温、耐高水压等。

3. 三路同时加载，既能相互保持还可以独立完成，具有编程灵活的功能。

4、伺服液压源伺服液压源由高压进口齿轮泵组、溢流阀、精密滤油器、温度传感器等组成的伺服油路系统及防止油路堵塞报警系统等部分组合而成。

5. 微机控制电液伺服岩石三轴仪中的测量控制系统由济南矿岩自主开发，扩展功能强大，采集通道多，主要采集轴向力传感器、δ2和δ3传感器、轴向变形传感器、径向变形传感器、三路位移传感器、多路变形传感器，全数字式测控器、伺服阀等部分组成。 控制器稳定可靠，扩展功能便捷，控制器、控制软件与主机为同一厂家生产，具有完全主知识产权证明，软件著作权证书编号：软著登字第4019370号

6.1 设有12个测量通道，其中力3个通道；各方向变形6个通道；位移3个通道。

6.2 测量分辨率高，在全程范围内部变化，全程不分档。

6.3 具有自动清零、标定、自动存储功能。

6.4 具有恒试验力、恒变形、恒位移、匀试验力速率、匀变形速率控制功能。

6.5 具有超载、超量程、油路堵塞、试件断裂等保护功能。

二、系统标准配置：

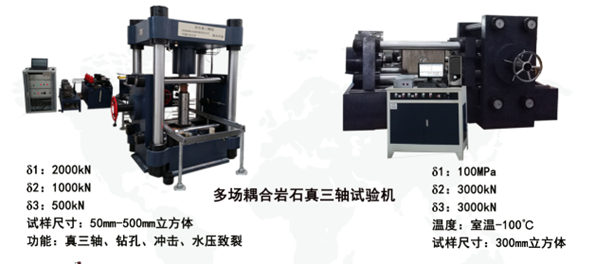

 1. ≥10GN/m高刚性主机 一台（主机结构及刚度根据用户要求），目前图片为2000KN/1000KN/500KN标配主机。

2. 矿岩专利型特殊三轴压力盒  一套

3. 伺服控制软件          一套

4. 伺服液压源           一套

5. 全数字伺服控制器       一套

6、作动器              三套

三、主要技术参数：

1、主机刚度≥10GN/m

2、轴向最大试验力2000kN，测力分辨率20N，测力精度±1%。

  位移控制速度：0.01—50mm/min

3、δ2试验力：1000KN

   有效量程范围：5KN—1000KN

   测量精确度：≤±1%

   试验力加载速度范围  0.01—20KN/s

   位移控制速度：0.01—50mm/min

4、动态加载频率：0-5HZ

5、加载振幅：±1mm（力控范围10KN—1000KN）

6、控制波形：用户根据需要可任意设定包含有加载、保载、卸载环节的多种程序波形（自编程序）；动态波形为正弦波、余弦波、三角波、梯形波等。

7、δ3试验力：500KN

有效量程范围：2KN—500KN

测量精确度：≤±1%

试验力加载速度范围  0.01—20KN/s

位移控制速度：0.01—50mm/min

8、三路加载为同一控制器控制，并且控制器与主机为同一厂家生产并且具备独立软件著作权证明。

9、轴压、其他加载系统要求实现恒压、恒定速率加载，加载速率0.01～20kN/s，加载过程实现伺服控制；

10、预留声发射安装位置；声发射系统另配。

11、控制波形：用户根据需要可任意设定包含有加载、保载、卸载环节的多种程序波形（自编程序）；

12、试样规格： 50*50*100mm或100mm×100mm×100mm最大可以扩展为300*300*300mm试样。

13、主机外形尺寸：4000*4000*2500mm

14、油源占地尺寸：1200*1100*700mm

15、控制柜占地尺寸：700*700*2000mm*1

16、重量（约）：16000KG

17、采用特殊压力盒可以完双轴、三轴渗流试验，渗流压力：≥5MPa；也可以完成真三轴条件下的水压致裂试验的研究。备注：此条功能需要另加附具和配套装置，费用也需要另加。
