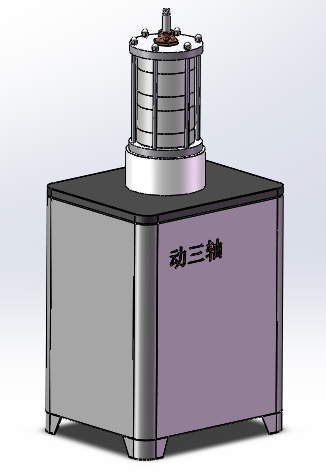

动三轴试验系统是先进的室内土工仪器，主要用于在实验室对各类土体液化强度、动模量、阻尼比等动力特性进行自动测试。可完成包含孔隙水压力系数B值检测的试样反压饱和、等压固结、偏压固结、K0固结、标准三轴剪切（UU、CU、CD）、应力路径三轴、振动三轴加载等功能在内的土体静、动三轴试验。

该系统竖向加载采用多功能荷载架，；围压、反压控制采用高级全自动压力/体积控制器；控制器自带液晶触屏，支持手动及PC端全自动操作；压力室多种规格可选；动态加载支持正弦波 三角波 半正弦波 复合波 用户自定义波形输入。

产品特点

●整个系统在硬件方面配置灵活，体积压力控制器的压力范围、试样座的大小、传感器的接入种类都可根据用户要求进行配置。成熟稳定的控制系统，采用模块化设计、扩展性好、便于升级。

●整个系统在软件方面除了标准测试模块以外，用户还可定制自己特有的实验模块。

●岩土专业测试软件可以预先定义试验步骤， 全自动执行整个实验过程， 并且含有丰富的终止条件可供选择

●每一个硬件设备，例如体积压力控制器、采集盒等都可拆分单独使用，都配有独立的软件以及供用户二次开发的驱动库。

●体积压力控制器的压力控制迅速且精度高， 例如控制2MPa的压力， 波动小于0.2kPa。

●每个子模块具有自动的压力/力和体积/位移过载保护功能

●可升级为非饱和土动三轴仪、动态渗透三轴仪、温控三轴仪。

●可以在此基础上配置弯曲元系统、LVDT局部应变测试系统。

●测试软件自主开发，支持Windows10/11操作系统，具备参数设置、数据采集存储、数据分析等功能。软件内设数据录入、反压饱和、等压固结、偏压固结、K0固结、UU剪切、CU剪切、CD剪切、线性应力路径、振动三轴等独立模块

主要功能

l 反压饱和：可进行围压与反压梯度施加的自动反压饱和试验（包括孔隙水压力系数B值检测）。

l 固结：可进行等压、偏压、K0固结试验，测定土体在侧向约束及轴向排水条件下变形与压力或孔隙比与压力关系、变形与时间关系。

l 标准三轴剪切：标准三轴剪切试验（UU、CU、CD），严格控制排水条件，可得到剪切破坏全过程的应力-应变曲线关系。

l 应力路径试验：可实现线性应力路径加载。可以做蠕变实验。

l 动三轴试验：可进行标准动三轴试验，包括动强度试验、液化试验、动模量与阻尼比试验、动力残余变形试验；可进行动态力/应力控制、动态位移/应变控制；支持正弦波、半正弦波、方波、用户自定义波形输入。

主要性能指标

l 5Hz/50kN高级动三轴测试系统用于在计算机控制条件下,完成直径为39.1、50、100mm的土样的静动三轴试验；

l 三轴压力室:内置一体化电动伺服轴向驱动器,电控设备,电源驱动,最大支持试样直径为101mm;

l 围压、反压采用200c2MPa高级数字式压力体积控制器:独立控或计算机控制围压体积,超过压力和体积的自动保护装置,体积变测量和显示至1立方毫米0001cc),压力读数/显示到kPa;

l 反压控制器不仅可以进行压力加载还可以测量土体排水体积,不需要额外体变测量装置;

l 轴向力的测量精度高于满量程的0.1%,含50kN量程;

l 孔压传感器2MPa:精度为满量程的015%

位移测量:量程不小于100mm,轴向位移测量和控制的精度不低于满量程的0.07%

工作频率范围：0-5HZ 频率：分辨率0.001HZ 频率精度：≤±1%

动态测量准确度：

1. 动态力值≤±0.5%F.S

2. 动态位移≤±0.5%F.S

3. 动态变形≤±0.5%F.S

4.采样速度：10ksps（最大16Ksps）；

5.动态控制准确度

动态力值≤±0.1%F.S

动态位移≤±0.1%F.S

动态变形≤±0.1%F.S

6.控制速率5Ksps/10Ksps

7.控制器正常工作环境

8.使用温度 ：0-40度

9.存储温度：-10-50度

10.相对温度10-90%

11.额定电源：220V±10V，50HZ

12.额定功率：100W

13.控制器的函数输出：正弦波 三角波 半正弦波 复合波 用户自定义波形输入

▲14、内置水下荷重传感器，用于动静态试验：轴向力的测量精度高于满量程的0.15%；
15、2MPa孔压传感器：精度为不低于满量程的0.15%；
16、轴向位移测量量程不低于100mm，精度不低于0.01%；
17、配备一套用于39.1mm、61.8mm、50mm、,70mm试样排水，不排水和拉伸试验的底座和顶盖及连接整套系统的水压管和连接头；
18、配备一套39.1mm附件（含饱和器、承膜筒、对开模、三轴击实器）；配备一套50mm附件（含饱和器、承膜筒、对开模、三轴击实器）；
19、配备一套61.8mm附件（含饱和器、承膜筒、对开模、三轴击实器）；配备一套70mm附件（含饱和器、承膜筒、对开模、三轴击实器）；
20、配备一台1大气压真空泵；
21、配备一台负压缸，用于饱和黏土试样；
22、配备一台品牌台式机电脑。
23、配备一份中文说明书；
24、配备一套安装调试工具。
